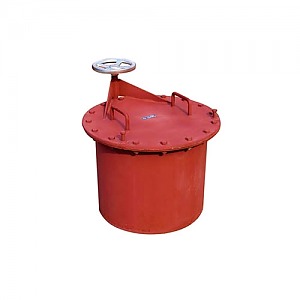

Люки резервуарные для приёмо-сдаточных операций и промышленной безопасности

Люк резервуарный перестаёт быть рядовым элементом оснастки в тот момент, когда от его герметичности зависит сохранность продукта стоимостью в десятки миллионов рублей, а от удобства доступа — скорость проведения регламентных работ на опасном производственном объекте. Руководители технических служб и снабженцы, управляющие парком из десятков и сотен стальных вертикальных или горизонтальных резервуаров, знают: потеря даже одного люка-лаза по причине коррозии или разгерметизации прокладки оборачивается внеплановым остановом, потерями от испарения и прямыми штрафами надзорных органов. Именно поэтому выбор комплектации резервуарного оборудования невозможно сводить к покупке «типового люка» без детального анализа рабочих параметров.

Физический смысл давления и разрежения в расчёте герметичности резервуарного люка

Когда мы говорим о люках резервуарных, решающее значение приобретает не столько абсолютная прочность корпуса, сколько способность узла уплотнения сохранять целостность при комбинации избыточного давления, вакуума и термического расширения стенки резервуара. Типовой вертикальный стальной резервуар (РВС) объёмом от 1 000 м³ проектируется под рабочее давление порядка 2, кПа и вакуум до ,25 кПа. Однако реальные переходные процессы, например, резкий сброс паровоздушной смеси через дыхательный клапан при охлаждении паров после грозового ливня, создают кратковременные пики разрежения, которые способны деформировать тонкостенную обечайку. В такие моменты люк-лаз, установленный в первом поясе, испытывает знакопеременные нагрузки: отрыв крышки от фланца, скручивание крепежа и микроскольжение прокладки. Если расчётное усилие прижима выбрано без учёта реального модуля упругости материала уплотнения при минимальной температуре эксплуатации, краевой зазор в несколько десятых миллиметра неминуемо превращается в канал для эмиссии паров.

На основе моего опыта, при обследовании парка резервуаров в северных регионах, где зимняя температура опускается ниже −45 °C, неоднократно выявлял остаточную деформацию фторопластовых прокладок после одного цикла охлаждения. Замена на морозостойкую резиновую смесь ИРП-1345 с компенсационным буртом полностью устраняла проблему при давлении до 2,5 кПа без необходимости увеличения количества шпилек.

Материалы корпуса и влияние рабочей среды на долговечность люка

Коррозионная стойкость резервуарного люка определяется не только маркой стали, но и совместимостью пары «основной металл — сварной шов — среда». Для сернистых нефтей с массовой долей сероводорода свыше 10 ppm обязательным становится применение стали с дополнительными требованиями по стойкости к водородному растрескиванию (HIC), а сварные соединения обечайки люка-лаза должны проходить контроль на твёрдость зоны термического влияния не выше 22 HRC. В противном случае наклёп в зоне монтажного шва уже через три-четыре года эксплуатации превращается в сетку трещин, а замена люка-лаза на работающем резервуаре с остатками продукта требует глушения зоны врезки и серьёзных огневых работ.

Ключевая ошибка при выборе — ориентироваться только на сертификат на металл, игнорируя химический состав прокладки. На одном из объектов заказчик установил люки с паронитовым уплотнением на резервуар с дизельным топливом. Через восемь месяцев паронит набух и расслоился, а выделившийся графит создал гальваническую пару с фланцем из стали 09Г2С, спровоцировав язвенную коррозию глубиной до 1,2 мм. Затраты на переборку десяти люков превысили стоимость правильного выбора прокладки изначально.

Требования ГОСТ 31385-2016 к геометрии и приварным соединениям люков-лазов

Стандарт ГОСТ 31385-2016 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов» жёстко регламентирует конструкцию люков-лазов диаметрами условного прохода 500, 600 и 800 мм. Ключевые пункты, которые обязан проверять технический специалист при входном контроле: усиление отверстия накладным кольцом, толщина которого должна быть не менее толщины стенки первого пояса; вынос фланца относительно образующей резервуара не менее 250 мм для свободного размещения гаек; и, что критически важно, непревышение допуска плоскостности привалочной поверхности фланца — ,4 мм на длине 1 000 мм. Отклонение на ,8 мм, часто встречающееся у недобросовестных изготовителей, не позволяет обеспечить равномерное обжатие прокладки даже при моментной затяжке с тарированным ключом, что рано или поздно приведёт к локальной неплотности.

Сравнение типов резервуарных люков: совокупная стоимость владения и ремонтопригодность

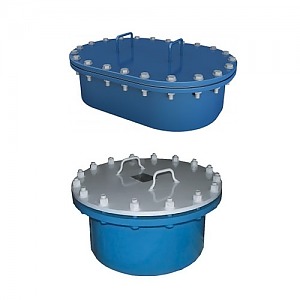

Номенклатура резервуарных люков в каталоге любого поставщика обычно включает три основные группы: люки-лазы (типа ЛЛ), предназначенные для прохода персонала и механизмов при зачистке; люки световые (ЛС), совмещающие функцию монтажного проёма и естественного освещения; и люки замерные (ЛЗ), через которые выполняется отбор проб и контроль уровня вручную. Хотя их конструктивная база часто унифицирована, совокупная стоимость владения для предприятия различается значительно, и разница закладывается на этапе выбора уплотнительного узла и крепежа.

*Расчёт для светлых нефтепродуктов при температуре 20 °C и средней скорости ветра 4 м/с.

Из таблицы видно, что люк замерный, несмотря на минимальную площадь уплотнения, требует более частой замены прокладки из-за интенсивного механического износа при ежесуточных операциях замера рулеткой. Световой люк же, часто оснащаемый стеклом в поворотной или откидной крышке, уязвим к термоударам при тушении дыхательной арматурой — резкое охлаждение стальной обоймы вызывает растрескивание стекла, если производитель не предусмотрел термокомпенсационный зазор.

Люк-лаз ЛЛ против светового люка ЛС: нюансы монтажа и подбора откидного механизма

Люк-лаз резервуарный с откидной крышкой на шарнирных петлях требует тщательной центровки вварного фланца. При монтаже на стенку первого пояса смещение оси петель относительно вертикали всего на 2° приводит к тому, что при открывании створка весом до 45 кг самопроизвольно стремится к закрытию или открытию, создавая травмоопасную ситуацию для оператора. В световых люках эту проблему частично решают газовыми пружинами-упорами, но температура их эксплуатации ограничена диапазоном от −40 до +80 °C, что для резервуаров с высокотемпературными мазутами уже недостаточно. Поэтому при подборе механизма важно требовать протокол ресурсных испытаний пневмоупоров с количеством циклов не менее 10 000 при паспортной нагрузке.

Специфика замерного люка ЛЗ для точных измерений уровня и отбора проб

Замерный люк ЛЗ выполняет гораздо более ответственную функцию, чем кажется на первый взгляд. Через него проходит измерительная рулетка с лотом, и любое отклонение направляющей колодки от перпендикуляра к плоскости днища резервуара искажает результат замера. Допустимое биение направляющего паза, согласно ОР-23.020.00-КТН-011-16, не должно превышать 1, мм на всю длину, иначе систематическая погрешность измерения уровня может достичь 3 мм, что для резервуара РВС-500 эквивалентно ошибке в учёте порядка 1,5 м³ продукта на каждом замере. Снабженцу важно запрашивать у изготовителя акт контрольной сборки с геодезическими замерами, а не только сертификат на сам металлопрокат.

Важный нюанс, который часто упускают при эксплуатации: крепёж крышки замерного люка на ЛЗ необходимо проверять динамометрическим ключом каждые полгода. Вибрации от дыхательного клапана и циклы налива-слива провоцируют ослабление резьбы на 10-15 % от номинального момента, особенно на шпильках М16. В моей практике своевременная подтяжка двух гаек на одном люке предотвратила утечку паров бензина с концентрацией 50 % НКПР в зоне обслуживания.

Алгоритм подбора резервуарного люка под конкретный технологический режим

Процесс выбора резервуарного люка не терпит формального подхода. Ниже представлена последовательность действий, которая позволит техническому специалисту или снабженцу избежать несовместимости с существующей обвязкой и минимизировать риск аварийных ситуаций.

1. Определите максимальное избыточное давление и вакуум в газовом пространстве резервуара с учётом срабатывания всей установленной дыхательной арматуры. Расчётное давление должно быть подтверждено гидравлическим испытанием корпуса люка на стенде с коэффициентом запаса 1,5.
2. Проанализируйте химический состав хранимой среды и температуру. По результатам подберите материал прокладки (резиновая смесь, фторопласт, терморасширенный графит) и марку стали корпуса. Для сернистых соединений выше порога стойкости углеродистых сталей рекомендовать исполнение из коррозионно-стойкой стали 12Х18Н10Т.
3. Проверьте присоединительный размер фланца люка-лаза или замерного люка к патрубку резервуара. Несогласование по диаметру и толщине стенки патрубка требует дополнительных переходников, что увеличивает количество сварных швов и зон контроля.
4. Запросите у производителя карту эквивалентных напряжений для зоны врезки люка с учётом результатов расчёта на ветровые и сейсмические нагрузки. Особенно критично для люков-лазов, устанавливаемых в нижних поясах резервуаров большого объёма.
5. Оцените ремонтопригодность в условиях эксплуатирующей организации. Уточните, поставляется ли отдельно ремкомплект крепежа и прокладок, и возможна ли замена уплотнения без демонтажа всей крышки и без применения специальной оснастки.

Ключевые критерии выбора резервуарных люков для вашего бизнеса

Когда окончательное решение о закупке люков резервуарных принимается на уровне руководителя отдела снабжения или главного механика, во главу угла встают не только технические параметры, а гарантированная способность поставщика обеспечить долгосрочную и безаварийную эксплуатацию. Наш опыт показывает, что предприятия, переходящие на комплексный подход к оснащению резервуарных парков, сокращают внеплановые ремонты на 30-40 % за счёт исключительно точного подбора совместимых узлов. Мы не ограничиваемся отгрузкой со склада: для каждого клиента предлагается профессиональная проверка проекта на соответствие ГОСТ, помощь в выборе исполнения под конкретный климатический район, а также ответственное хранение резервуарного оборудования на период монтажа. Для постоянных и стратегических партнёров предусмотрены гибкие условия оплаты с возможностью отсрочки после согласования. Доставка осуществляется во все регионы России и ближнего зарубежья с комплектацией полным пакетом разрешительной документации. Свяжитесь с нами для инженерной консультации, и мы поможем подобрать люк резервуарный, который безупречно отработает межремонтный интервал и обеспечит метрологическую и промышленную безопасность вашего объекта.
